D22 Série 3D Ferramentas de Soldagem para Mesa de Fixação Modular

1 / 5

D22 Série 3D Ferramentas de Soldagem para Mesa de Fixação Modular

Enviar consulta

Descrição do produto

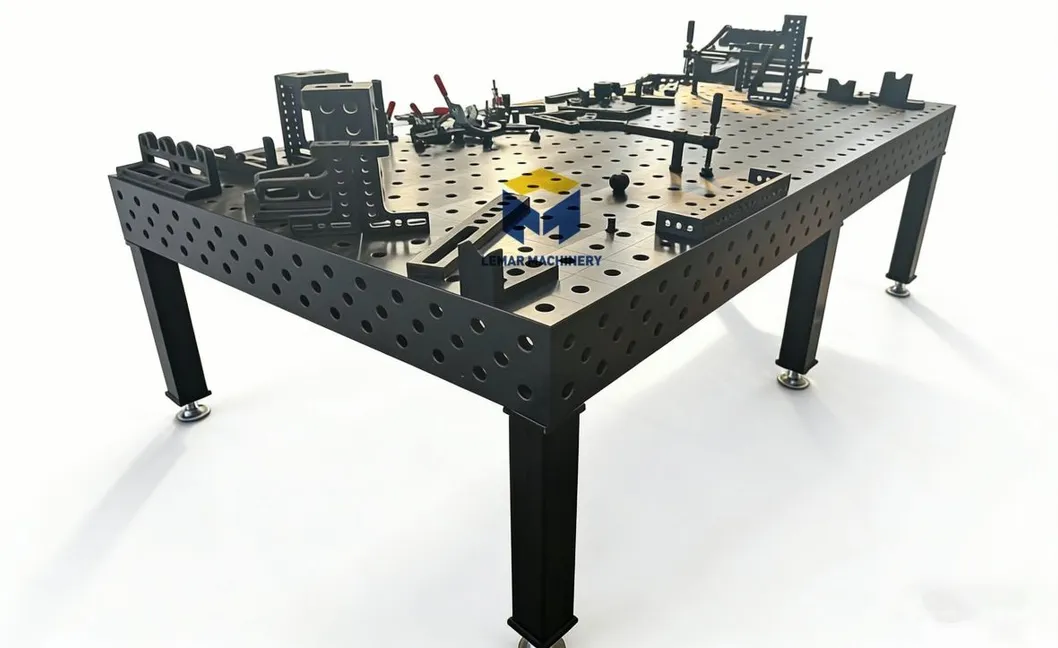

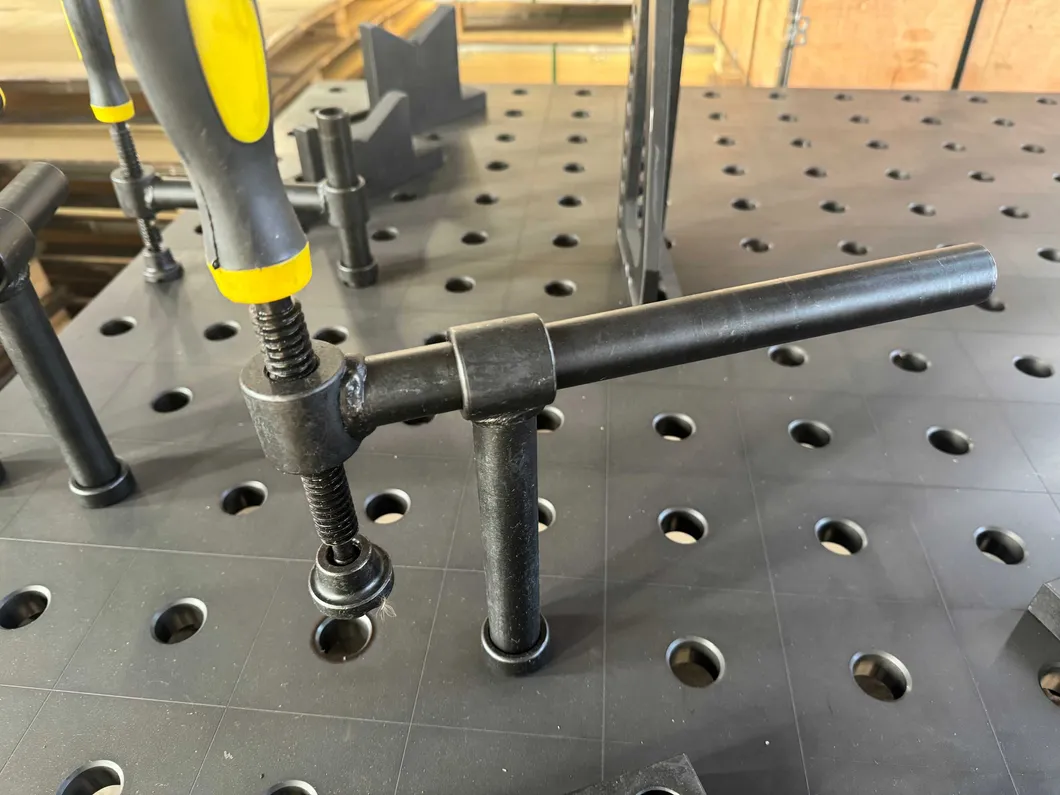

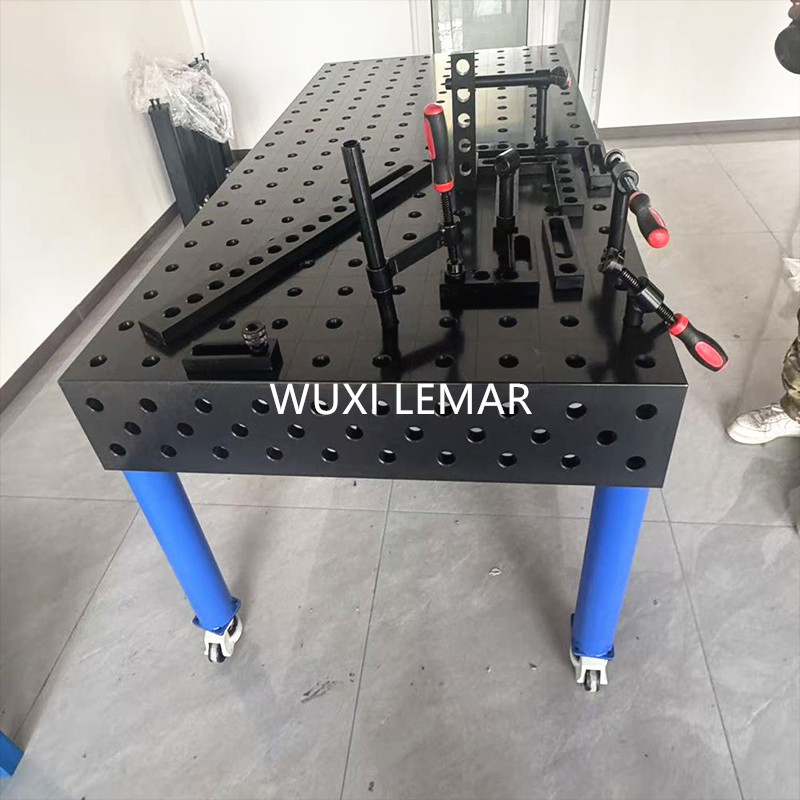

Ferramentas de soldadura 3D da série D22 para mesa de fixação de soldadura modular

Cansado de fixações de soldadura tradicionais que são volumosas, imprecisas e lentas de ajuste?
As ferramentas de soldadura 3D da série D22 foram concebidas especificamente para mesas de fixação de soldadura modulares, ajudando-o a reduzir o tempo de configuração em até 50%, mantendo uma repetibilidade de ± 0,05 mm. Atualize sua oficina com um sistema de retenção de trabalho flexível, reutilizável e escalável.

O que é a série D22?

Um ecossistema completo de ferramentas de fixação, posicionamento e suporte concebidas especificamente para mesas de fixação modulares 3D com orifícios de grelha de 16 mm ou 28 mm. Compatível com grandes marcas como Siegmund, Demmeler e tabelas D22-Pattern genéricas.

Principais vantagens num relance:

± repetibilidade de posicionamento de 0,05 mm

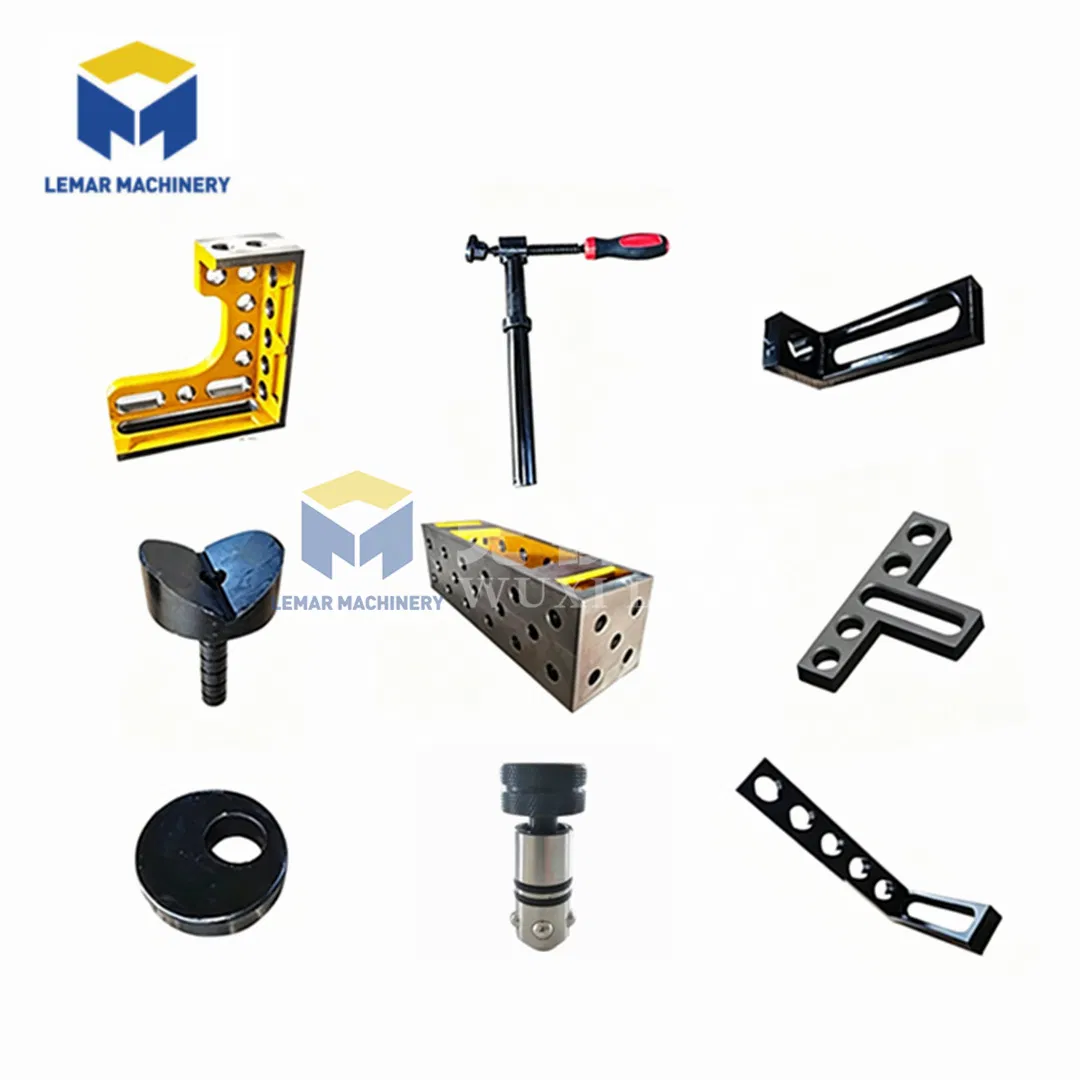

Mais de 30 tipos de ferramentas intercambiáveis
Revestimento anti-salpicos em aço Tratado termicamente
5 minutos de configuração vs 1 hora de jogos tradicionais
Empilhável/armazenável em caixas de ferramentas modulares

Parâmetros do produto

Alguns parâmetros de 22 dispositivos de fixação do sistema

Parâmetro	Valor
Material	45 # aço carbono/opcional SS304/ferro fundido
Dureza	HRC 38-42 (tratamento térmico)
Acabamento da superfície	Revestimento de óxido preto/zinco/pó
Precisão de posicionamento	± 0,05 mm por 300 mm
Tamanhos de orifícios de mesa compatíveis	Ø22
Padrão de grelha	50 mm x 50 mm (padrão D22)
Carga máxima por braçadeira	250 kg (estático)
Temperatura de funcionamento	- 20 ° C a 300 ° C
* todas as ferramentas são 100% CNC-usinado e 100% inspecionadas antes de empacotar. *

Diferença entre as séries 16série/22série/28série

Parâmetro	Série D16	Série D22	Série D28
Aplicação	Peças de precisão pequenas, montagem electrónica	Componentes de tamanho médio, configurações de várias estações	Equipamento para trabalhos pesados, peças estruturais grandes
Capacidade de carga	Médio ( ≤ 2 toneladas)	Alta ( ≤ 5 toneladas)	Extremo ( ≥ 10 toneladas)
Flexibilidade	Ideal (orifícios pequenos densos)	Equilibrado	Focado na força
Indústrias típicas	Peças para automóveis, laboratórios	Máquinas de construção, transporte ferroviário	Construção naval, equipamento de energia

Personalizável em qualquer tamanho

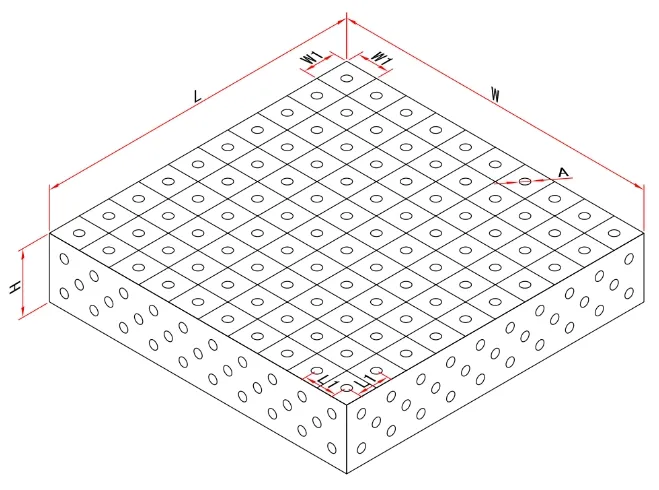

Tamanho (CxLxA)
1000x1000x200mm	2400 x 1200 x 200 mm
1200 x 1200 x 200 mm	3000 x 1500 x 200 mm
1500 x 1500 x 200 mm	4000 x 200 x 200 mm
200 x 100 x 200 mm	-
Material: a. HT300, ferro fundido, b. Q355 em aço
Diâmetro do orifício: A φ22.065 - - φ22.149mm.
Espaçamento dos orifícios: L1 100 ± mm.
Linha gravada: EspaçamentoW1 100 ± mm.
Planeza: 0.1/1000mm.
Verticalidade: 0.1/200mm.
Rugosidade da superfície: Ra3.2.
Carga: Standard 2T, Estrutura: 5T.
Dureza: Dureza do material.

Descrição do produto

Porquê escolher-nos?

Superfícies de contacto com o solo de precisão CNC - sem rebarbas, sem oscilação
Revestimento anti-salpicos - os salpicos de soldadura não ficam colados

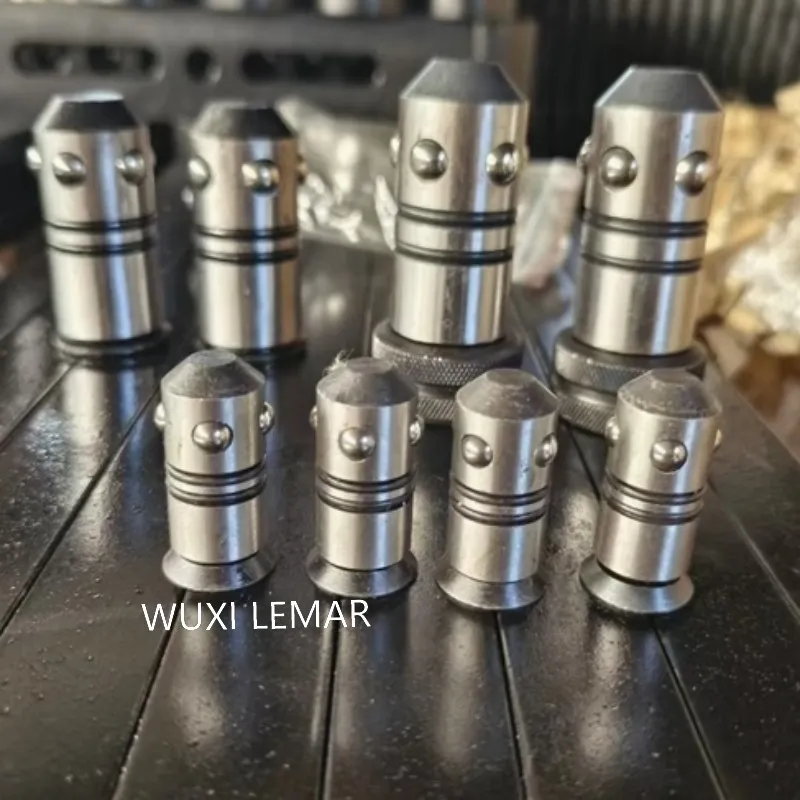

Pinos de localização endurecidos - resistem a marteladas repetidas
ID de tamanho marcado com laser em cada ferramenta - sem adivinhar a oficina

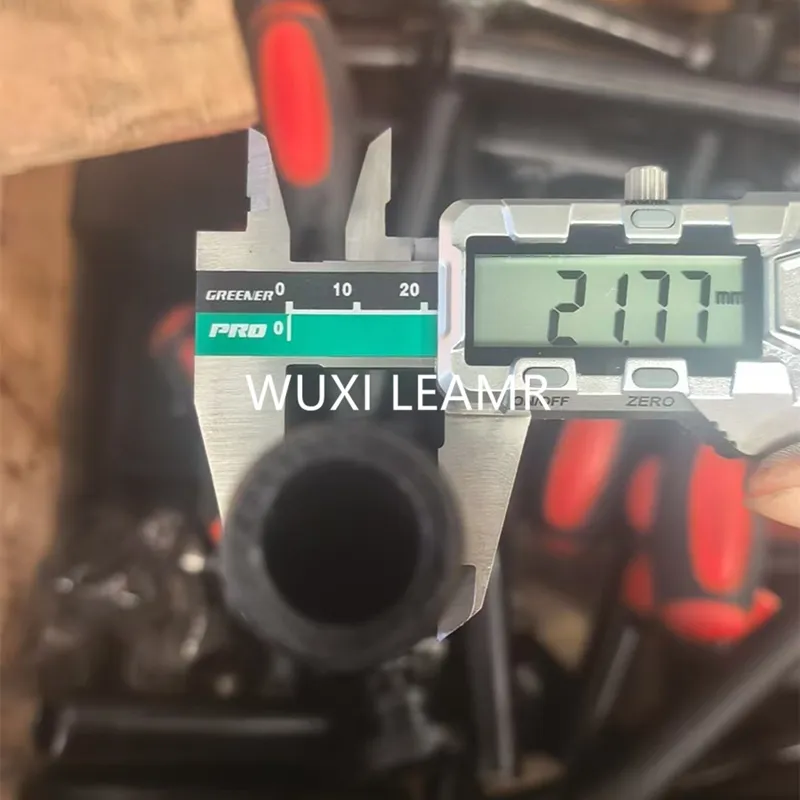

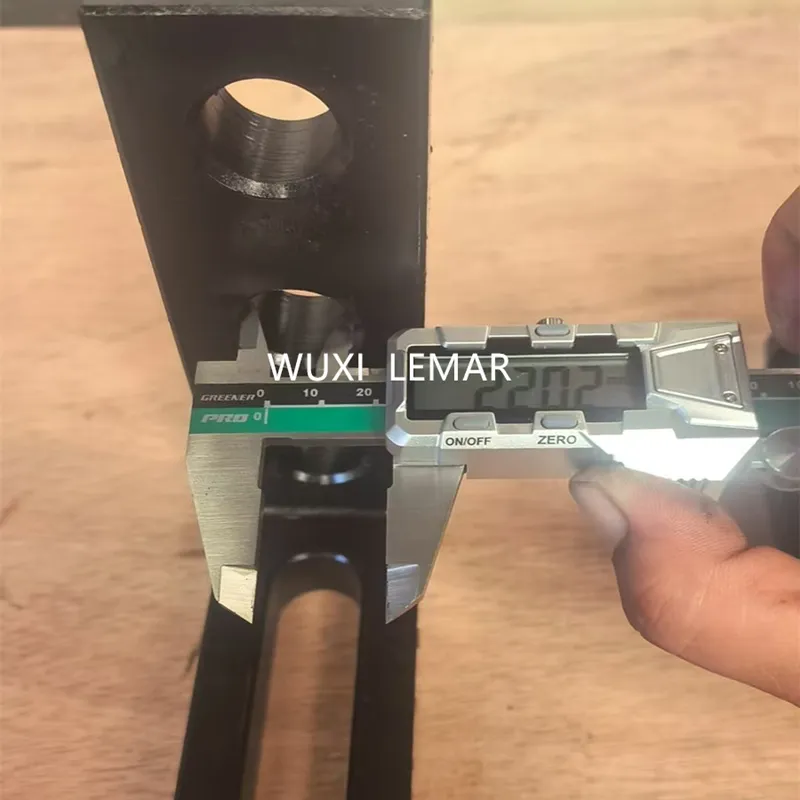

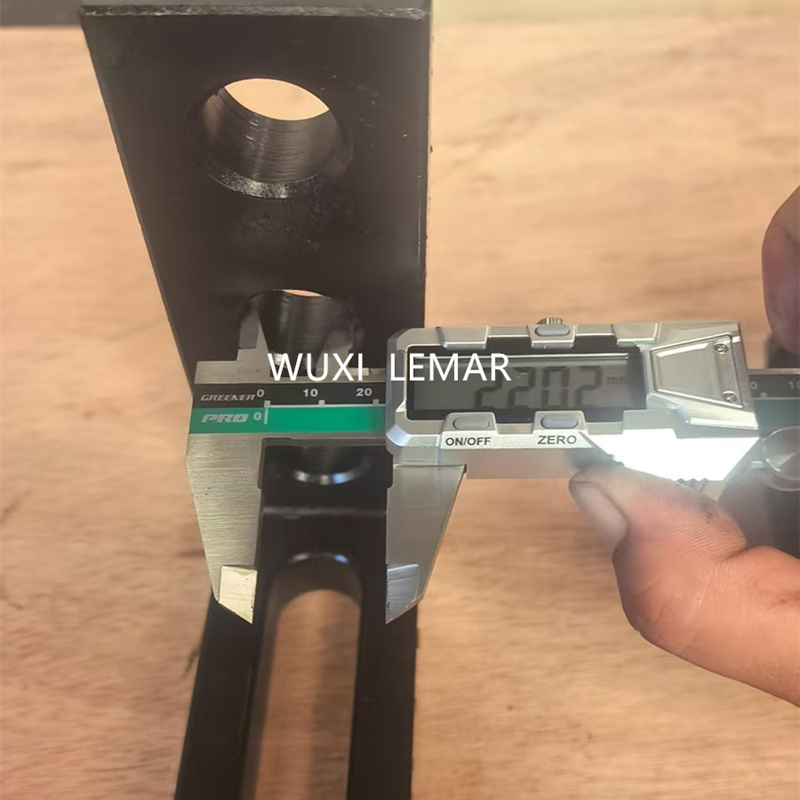

100% verificação do calibre antes do envio (todos os orifícios e ranhuras testados)

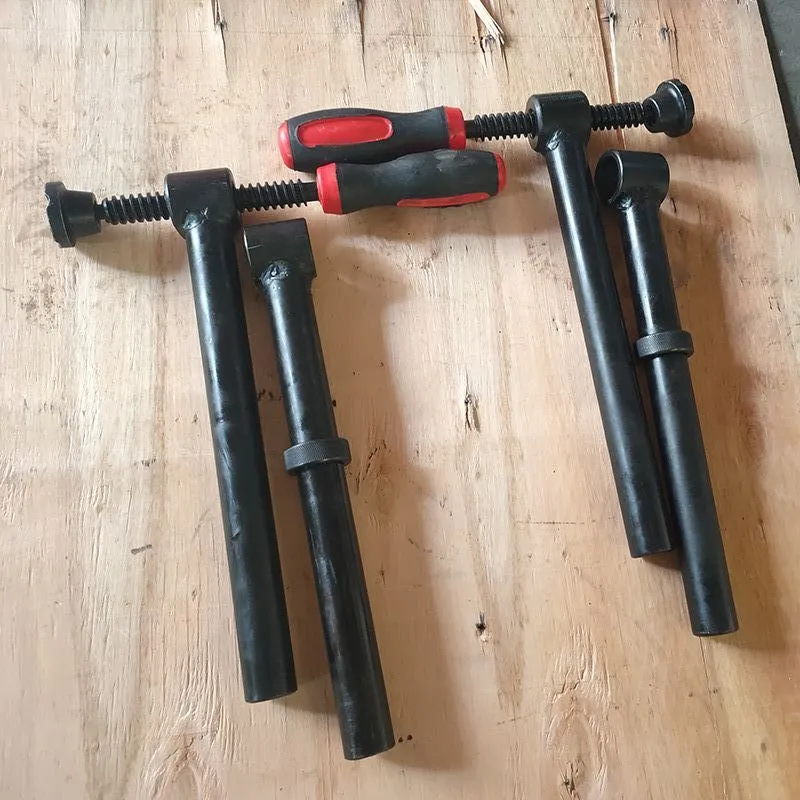

Aplicações

Peças automotrizes: O tempo de troca para peças de trabalho, como tubos de escape e braços de suspensão, foi reduzido em 80%, e a taxa de rejeição caiu em mais de 60%.
Móveis de aço: Um kit de ferramentas cobre dezenas de modelos, reduzindo o espaço de armazenamento em 80%.
Manutenção de máquinas agrícolas: A taxa de sucesso de reparação de peças danificadas irregulares aumentou de 70% para 95%.
Modificação automóvel: As ferramentas personalizadas podem ser configuradas em 30 minutos com ocupação de espaço zero após a utilização.
Faculdades vocacionais: Um conjunto de kits suporta 30 projetos de ensino ao longo do ano, com taxa de utilização triplicada.
Tubulações e vasos de pressão: O tempo de alinhamento da boca do tubo foi reduzido em 40%, e a taxa de qualificação para detecção de falhas aumentou para 98%.
Soldadura automatizada: Tempo de alteração do robô reduzido de 2 horas para 15 minutos.
Armários de chapa metálica: Erro diagonal controlado em 0,5 mm, e processos de alisamento reduzidos em 70%.
Transporte ferroviário: Cumpre os requisitos da PPAP, equipada com marcação laser e relatórios de inspecção independentes.

Produtos Relacionados

Mesa de trabalho de Jig de soldadura 3D 1500 * 1500 com ângulos de localização

Mesa de soldadura de 1200 * 1200 mm revestida a nitrito com kit

Parafuso de fixação magnético para acessórios de mesa de soldadura de 28 mm

Mesa de soldadura 2000 * 2000 * 200 mm D28 com kits de fixação

Mesa de soldadura 3D em aço de ferro fundido de 1000 * 2000 mm com kits de fixação

Parafusos longos e curtos do pino de bloqueio da mesa de soldadura D16

Mesas de soldadura 3D com grelha diagonal de 100 * 100 mm com acessórios de fixação

Mesa de soldadura 3D em ferro fundido cinzento de 2500 * 1500 * 200 mm

Bloco angular de 45 graus para mesas de soldadura da série 28

2 * 3m revestimento de nitrato fixação de ferro fundido Mesa mesas de soldadura planas Plataforma

Mesa de soldadura de bancada de trabalho Ht300 D28 Octagon industrial

Kits de mesa de soldadura do sistema 16 personalizados com tratamento de nitrito

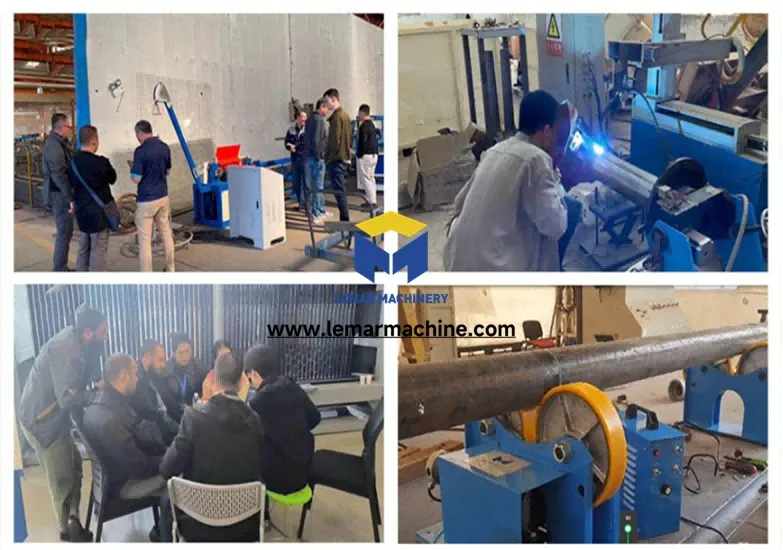

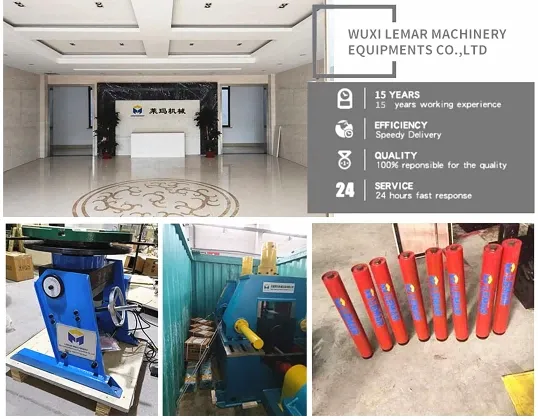

Perfil da empresa

✓ Somos uma empresa de alta tecnologia especializada em equipamentos de soldagem automatizada e equipamentos de feixe de H. Desenvolvemos uma série de equipamentos profissionais de corte CNC, chanframento, posicionamento e soldadura industrial.

✓ Com base na absorção de tecnologias avançadas, tanto no mercado interno como no exterior, os nossos produtos são amplamente utilizados em recipientes sob pressão, petroquímica, centrais eléctricas, máquinas pesadas, navios, estruturas de aço e outras indústrias chave.

✓ A nossa marca ganhou a preferência dos utilizadores através do nosso espírito de rigor, compromisso com a qualidade e confiabilidade tecnológica, sempre preparados para colaborar lado a lado com parceiros globais.

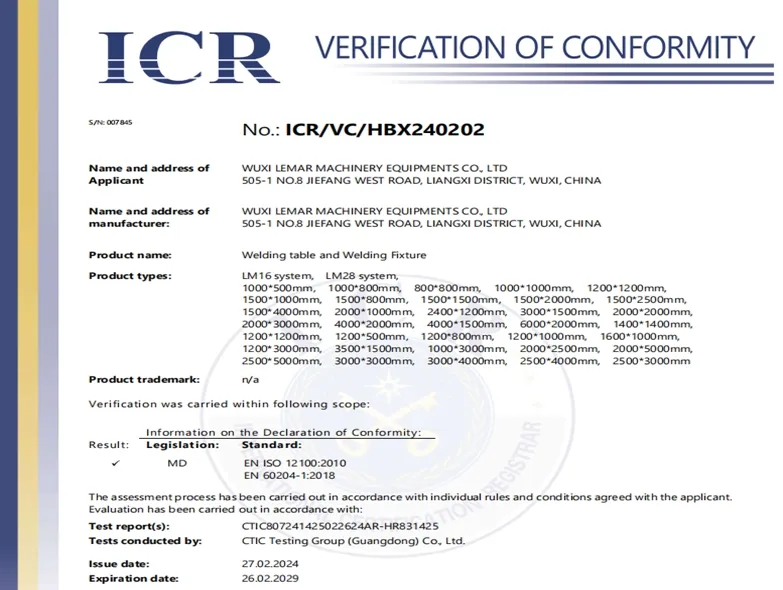

Certificações

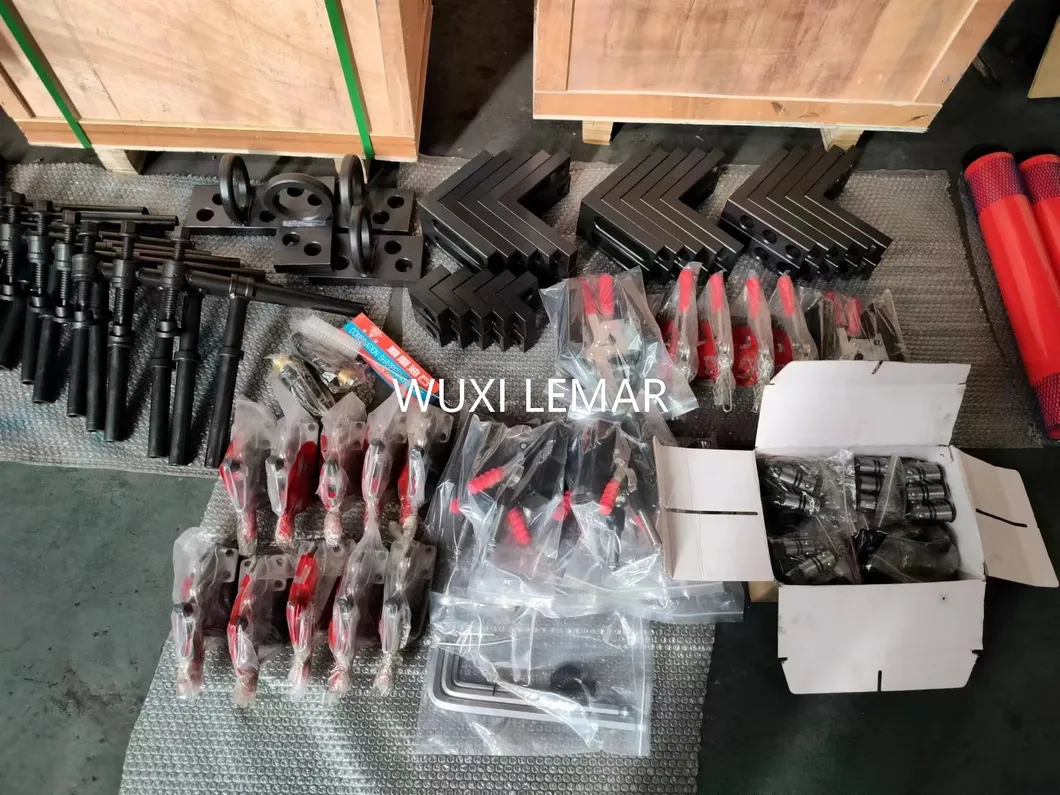

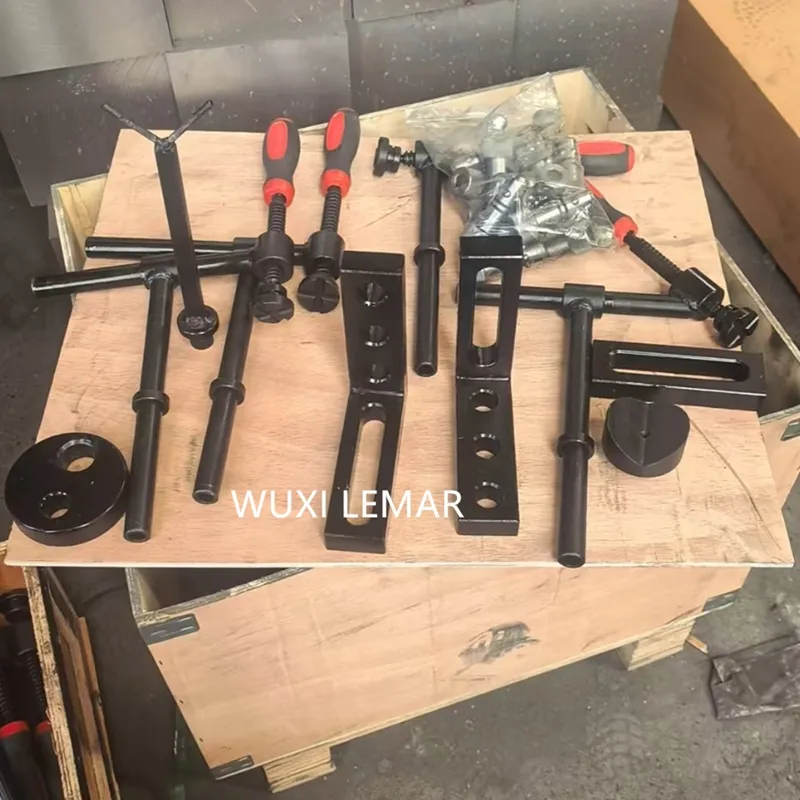

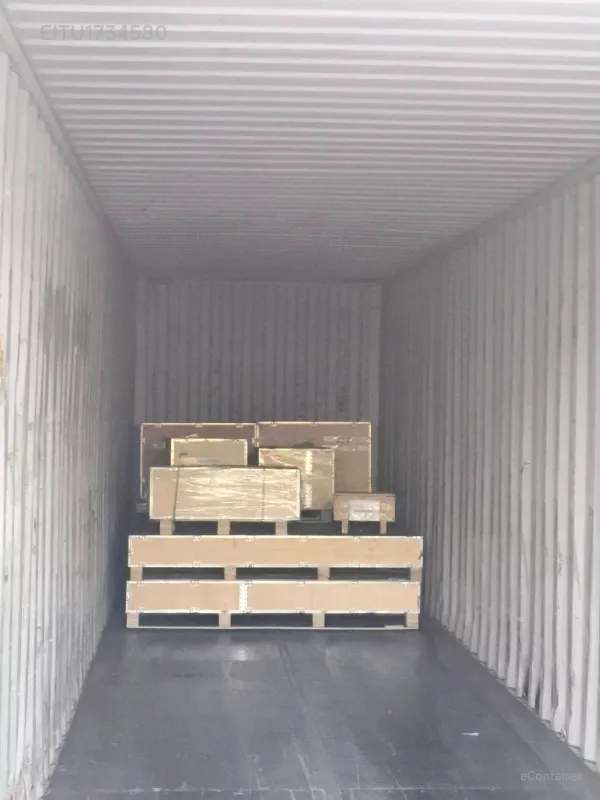

Embalagem e envio

Solicite um orçamento personalizado

Complete o assistente de configuração ou contacte a nossa equipa de vendas técnica.

Basta copiar e colar esta mensagem na sua mensagem de consulta:
"Preciso de fixações de mesa de soldadura D22. Por favor, envie-me: 1) desenho PDF, 2) preço da amostra para [seu país], 3) melhor preço para 100 / 500 / 1000 peças."

Respondemos dentro de 2 horas (horário comercial) ou 12 horas nos fins de semana. Clique em "Enviar consulta" para solicitar uma cotação à nossa equipa técnica.

PERGUNTAS FREQUENTES (FAQ)

P: As ferramentas D22 são compatíveis com a minha tabela existente de marcas internacionais?

R: Sim. A Série D22 segue o padrão global de dimensionamento e furação modular, permitindo compatibilidade direta com mesas de fixação originais de padrão industrial de 22mm.

P: Posso comprar apenas algumas peças para testar o sistema?

R: Absolutamente. Oferecemos um pacote inicial composto pelas 6 ferramentas mais comuns, com uma quantidade mínima de encomenda reduzida, para que possa avaliar a nossa qualidade técnica.

P: O que acontece se uma pinça for danificada por salpicos de solda intensos?

R: Todas as nossas ferramentas D22 recebem um tratamento de revestimento anti-salpicos. Em caso de desgaste severo em regime contínuo, temos peças sobresselentes em stock prontas para envio imediato.

P: Vocês fornecem os modelos e ficheiros CAD das peças?

R: Sim, fornecemos arquivos de passo (STEP/IGS) de todas as ferramentas e acessórios da série D22 mediante solicitação, para que possa planear os seus setups virtualmente.

P: Qual é a repetibilidade garantida por estas ferramentas?

R: As ferramentas da série D22 são usinadas em CNC de precisão e garantem uma repetibilidade de posicionamento de ±0,05 mm por 300 mm, otimizando os seus processos de controle de qualidade.

P: As ferramentas têm certificação de dureza para trabalho pesado?

R: Sim, as ferramentas são fabricadas em aço carbono tratado termicamente com dureza garantida entre HRC 38-42, projetadas para suportar as cargas de impacto diárias do ambiente industrial.
